Низковольтный распределительный шкаф GGD AC
Обзор
Шкаф распределения низкого напряжения переменного тока серии GGD представляет собой стационарный узел низковольтного коммутационного оборудования, соответствующий стандартам IEC 60439 и GB 7251.1. Его основными преимуществами являются простая и прочная конструкция, долговечность и удобство технического обслуживания. Он широко применяется в системах преобразования, распределения и управления электроэнергией, а также в системах электроснабжения, освещения и распределительного оборудования в сетях напряжением 400 В и ниже на промышленных и горнодобывающих предприятиях, в коммерческих зданиях, объектах инфраструктуры и т. д. Это идеальный выбор для замены старых распределительных шкафов.
Краткое введение
Ⅰ.Введение в дистрибуцию
1.Номинальное напряжение: 400 В
2.Номинальный ток: Главная шина ≤ 4000 А, ответвленная цепь ≤ 630 А
3.Применимые стандарты: CCC, GB 7251.1, IEC 61439-1
4.Степень защиты: IP30 (базовый вариант для использования в помещении)
Ⅱ.Применимые условия и сфера действия
1. Температура окружающего воздуха не должна превышать +40 °C и не должна быть ниже -5 °C. Средняя температура за 24 часа не должна превышать +35 °C;
2. При установке в помещении высота над уровнем моря в месте эксплуатации не должна превышать 2000 м;
3. Относительная влажность окружающего воздуха не должна превышать 50% при максимальной температуре +40 °C, при этом при более низких температурах (например, 90% при +20 °C) с учётом возможного эпизодического воздействия конденсата, возникающего вследствие перепадов температуры;
4. Вопросы, связанные со специальными требованиями, можно решить путем консультации с производителем.
Ⅲ.Контроль качества компонентов
1. Толщина стального листа ≥ 2,0 мм (погрешность измерения ± 0,1 мм)
2.100% — проверка заводских сертификатов на компоненты
3. Толщина оловянного покрытия шин ≥ 5 мкм
4. Диагональное отклонение корпуса ≤ 3 мм
5. Испытание на открытие/закрытие дверной панели: ≥ 500 циклов без деформации
Характеристики продукта
Ⅰ.Описание функции
1.Каркасная конструкция: В конструкции используется сборка из частично сварных профилей 8MF, что обеспечивает стабильность и надежность каркаса
2.Степень защиты: Общая степень защиты IP30, изоляция внутреннего отсека
3.Способ установки: Может устанавливаться у стены, двери открываются спереди и сзади, что удобно для эксплуатации и технического обслуживания
4.Зональная изоляция: Отсеки функциональных блоков изолированы друг от друга, что повышает безопасность
5.Система заземления: Оснащено специальной системой защиты от заземления
6.Меры безопасности: Находящиеся под напряжением детали защищены соответствующими защитными кожухами
Ⅱ.Преимущества продукта
1.Высокая прочность: Прочная конструкция каркаса, высокая несущая способность
2.Надежная защита: Базовая степень защиты соответствует большинству экологических требований
3.Разумная стоимость: Высокое соотношение цены и качества, низкие инвестиционные затраты
4.Простота обслуживания: Простая конструкция, низкие технические требования к обслуживанию
5.Широкие возможности применения: Совместимость с различными стандартными компонентами
6.Стандартизация: Стандартные размеры, простой и быстрый монтаж
7.Гибкая компоновка: Может быть организовано гибко с учетом условий на объекте
8.Простое расширение: Обеспечивает возможность будущего расширения мощностей и модификации
9.Четкое зонирование: Функциональные блоки изолированы друг от друга
10.Полная защита: Надежная защита всех токоведущих частей
Ⅲ.Преимущества данного продукта
1.Быстрая установка: Стандартизированная конструкция сокращает время монтажа на 50%
2.Простое техническое обслуживание: Плановое техническое обслуживание может выполняться обычными электриками
3.Достаточный запас запасных частей: Стандартные компоненты легко доступны на рынке
4.Низкий уровень отказов: Проверенная конструкция обеспечивает чрезвычайно низкий уровень отказов в эксплуатации
5.Эксплуатационная безопасность: Комплексная защита обеспечивает безопасность оператора
6.Надежное энергоснабжение: Стабильная работа гарантирует бесперебойность электроснабжения
7.Приспособляемость к условиям окружающей среды: Подходит для различных мест размещения распределительных устройств в помещениях
8.Согласование нагрузки: Позволяет удовлетворить большинство потребностей в области низковольтного распределения электроэнергии
9.Простая модификация: Обеспечивает возможность будущих технических модификаций и расширения
Структура продукта
Ⅰ.Общий обзор структуры
1.Материал: высококачественный холоднокатаный стальной лист толщиной 2,0 мм (в качестве варианта для повышения коррозионной стойкости можно использовать лист с алюминиево-цинковым покрытием толщиной 2,5 мм)
2.Процесс: Полностью автоматическая гибка и сварка, прошло испытание на динамическую выдержку тока 30 кА (пиковый ток 63 кА)
Ⅱ.Основные конструктивные особенности
1. Конструкция, обеспечивающая доступ к элементам обслуживания с передней стороны
①Угол открывания двери: Шарнир с ограничением поворота на 90° (не занимает пространство прохода)
②Операция «Пассаж»: Ширина ≥ 600 мм, соответствует требованиям стандарта EN 50110 к безопасным зазорам
2.Преимущества технического обслуживания:
①Не требуется свободное пространство сзади; обслуживание возможно даже при установке у стены
②Разборка и сборка модулей агрегата без использования инструментов (замена автоматического выключателя с комбинированными защитными функциями — ≤ 10 минут)
3.Система тройной защиты
| Тип защиты | Метод реализации | Защитный эффект |
|---|---|---|
| Механическая блокировка | Соединение между дверной панелью и изолятором | Автоматическое отключение питания при открытии дверцы (опция) |
| Физическая изоляция | Разделительная перегородка толщиной ≥20 мм между функциональными блоками | Предотвращает короткое замыкание между фазами |
| Визуальное управление | Прозрачное смотровое окно (из ударопрочного поликарбоната) | Контроль рабочего состояния без открытия дверцы |
Ⅲ.Описание основных конструктивных элементов
1.Система шин
Материал: Медный пруток TMY (проводимость ≥ 98%)
2.Процесс:
①Оловянные контактные поверхности (толщина ≥ 5 мкм, срок службы без окисления увеличен в 3 раза)
②Закругленные углы на изгибах шин (предотвращают коронный разряд)
3. Производство шкафов
| Процесс | Стандартный | Обеспечение качества |
|---|---|---|
| Обработка поверхности | Обезжиривание → Фосфатирование → Электростатическое порошковое покрытие | Уровень адгезии 1 (испытание на поперечное разрывание) |
| Конструкция уплотнения | Уплотнитель из резины EPDM (для наружного применения) | Сертифицировано по стандарту IP54 (12-часовое испытание под дождем) |
| Процесс прокладки электропроводки | Металлические кабельные каналы + маркировочные трубки | Расстояние между кабелями питания и управления ≥ 50 мм |
Технические характеристики
Таблица основных технических характеристик
| Параметр | Технические характеристики |
|---|---|
| Номинальное рабочее напряжение | 400 В переменного тока |
| Номинальное напряжение изоляции | 690 В переменного тока |
| Номинальная частота | 50 Гц/60 Гц |
| Номинальный ток горизонтальной шины | ≤ 4000 А |
| Номинальный ток ответвленной цепи | ≤ 630 А |
| Номинальный кратковременный выдерживаемый ток (Icw) | 30 кА/1 с |
| Номинальный пиковый выдерживаемый ток (Ipk) | 63 кА |
| Степень защиты (IP) | IP30 (базовый вариант для использования в помещениях) |
| Метод входящих/исходящих линий | Вход сверху/снизу + выход снизу/сбоку |
| Сертификация соответствия | CCC, GB 7251.1, IEC 61439-1 |
| Диапазон рабочих температур | от -5 °C до +40 °C |
| Высота над уровнем моря | ≤ 2000 м |
При использовании низковольтных распределительных устройств типа GGD вам могут пригодиться следующие вопросы и ответы.
Ⅰ.Основной выбор

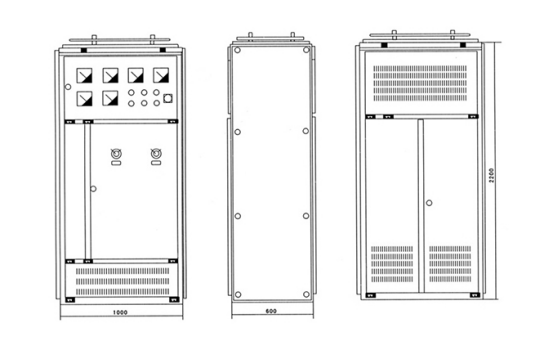

1. Как выбрать между шкафами GGD глубиной 600 мм и 800 мм?
Глубина 600 мм: Подходит для условий с ограниченным пространством (например, при реконструкции старых распределительных помещений), поддерживает горизонтальную шину током до 2500 А;
Глубина 800 мм: Рекомендуется для новых проектов, выдерживает высокий ток до 4000 А, обеспечивает более эффективное отведение тепла и предоставляет больше места для прокладки проводов.
2. Можно ли устанавливать импортные автоматические выключатели, такие как ABB/Schneider?
Полная совместимость!
Предусмотрены стандартные места для монтажа на 35-мм направляющей (совместимые с автоматическими выключателями NSX/Tmax и т. п.);
Для воздушных автоматических выключателей (ACB) необходимо предусмотреть запас по ширине +100 мм (например, для серии MT следует выбрать шкаф шириной 1000 мм).
3. Требуется ли адаптация изделия для использования на открытом воздухе?
① Необходимо выбрать модель GGD-W для установки на открытом воздухе:
②Степень защиты IP54 (в зазорах дверей установлены уплотнительные ленты);
③Конструкция дождевого козырька над шкафом (угол наклона ≥ 5°);
④Материал заменен на нержавеющую сталь марки 304 (дополнительная стоимость +15%).
Ⅱ. Монтаж и ввод в эксплуатацию
1. Какое расстояние необходимо (оставить) для настенного монтажа?
Минимальные требования к площади:
Работа в переднем направлении: для открытия двери требуется проход шириной ≥ 600 мм;
Техническое обслуживание с задней стороны: при установке у стены пространство сзади не требуется (конструкция, обеспечивающая доступ для технического обслуживания спереди).
2. Как действовать в случае сбоя системы блокировки дверей?
Трехэтапная процедура устранения неисправностей в экстренных ситуациях:
①Проверьте, не деформирована ли блокировочная штанга (выпрямите её с помощью гаечного ключа);
②Удалите скопления пыли из отверстия замка (продуйте сжатым воздухом);
③Смажьте детали трансмиссии (запрещается использовать моторное масло; используйте специальную смазку).
Ⅲ. Эксплуатация, техническое обслуживание и экономические аспекты
1. Нужно ли отключать питание для замены предохранителя?
Необходимо отключить питание! Порядок действий:
①Отключите питание на входе →②Убедитесь в отсутствии напряжения с помощью тестера →③Откройте панель двери и замените плавкий предохранитель →④Сбросьте блокировку двери.
