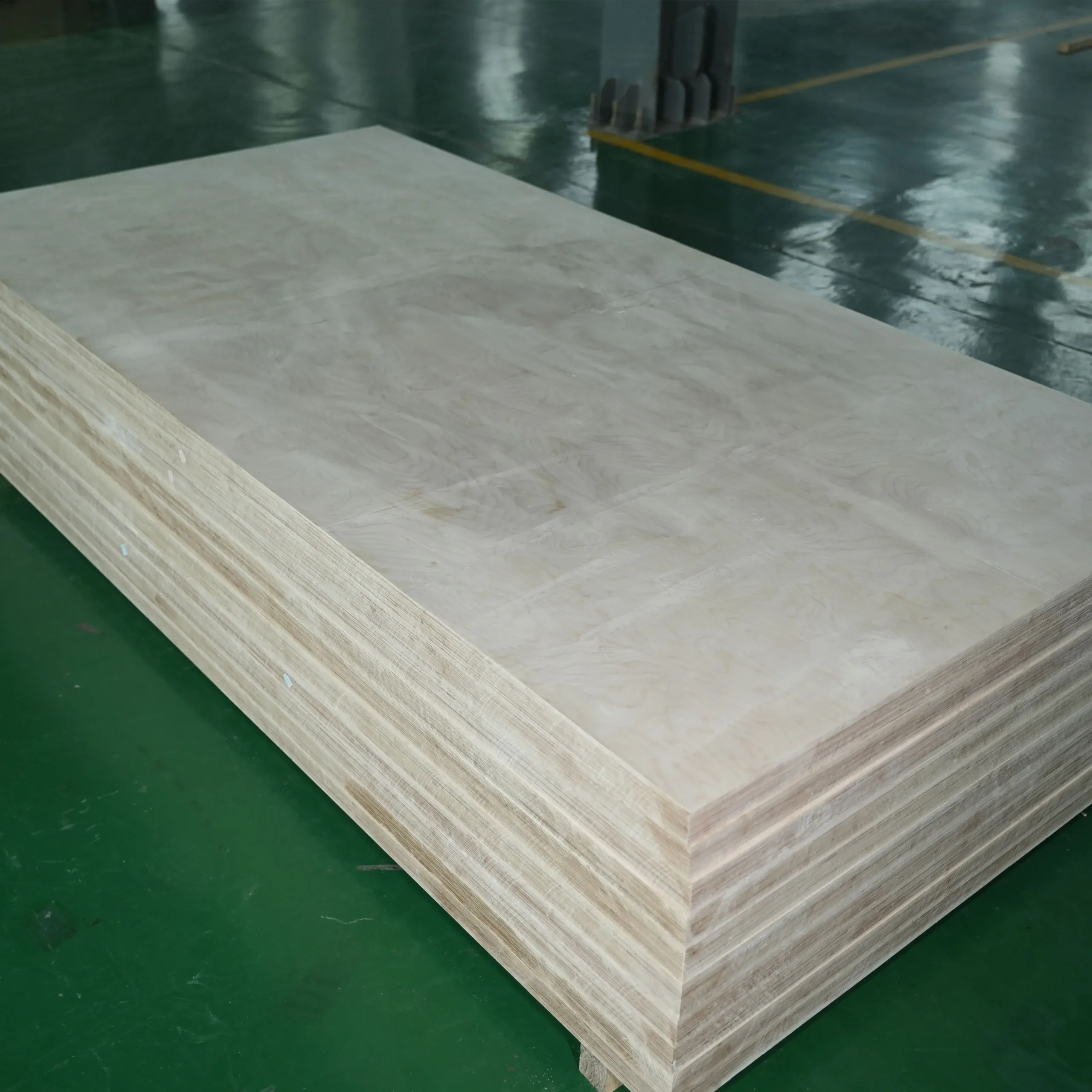

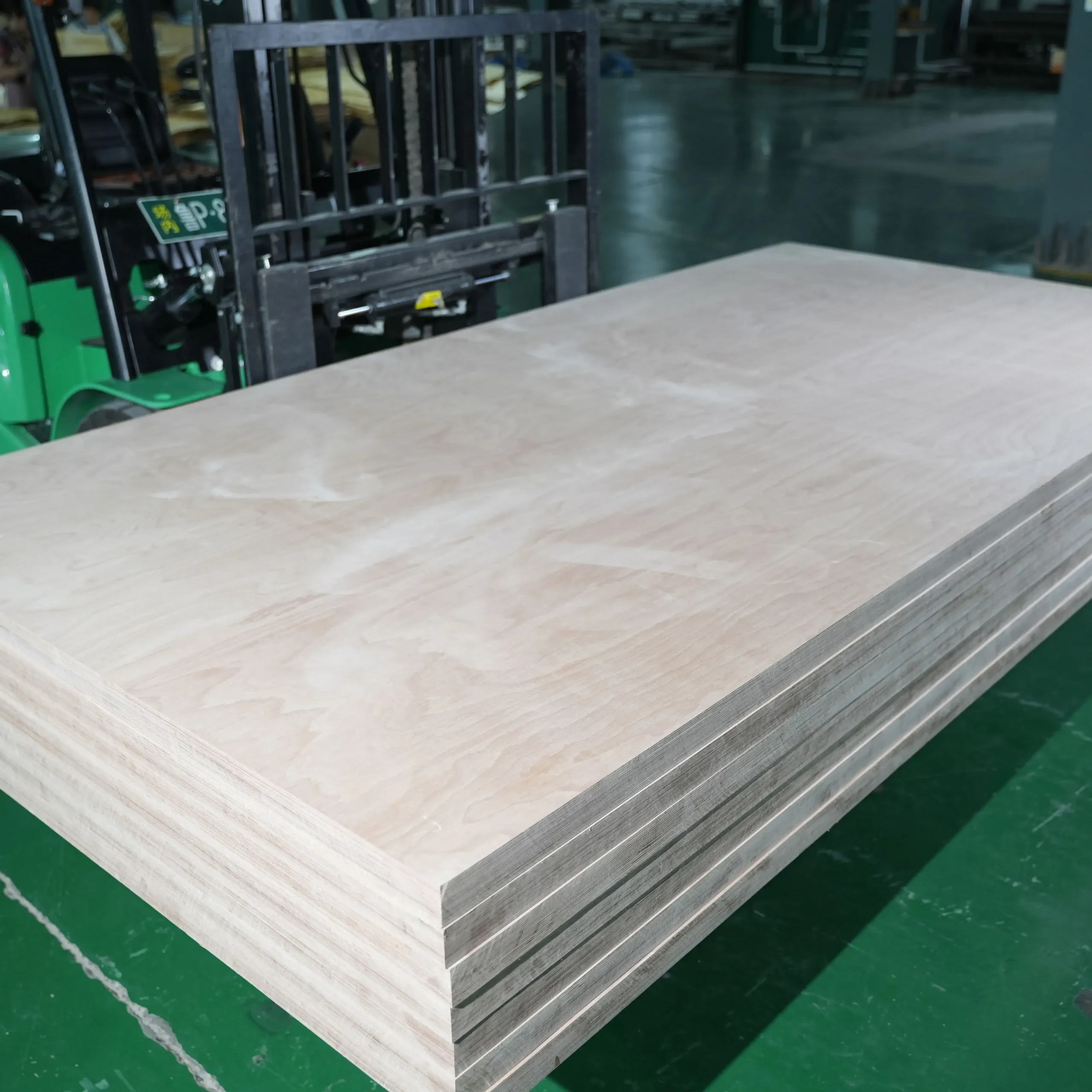

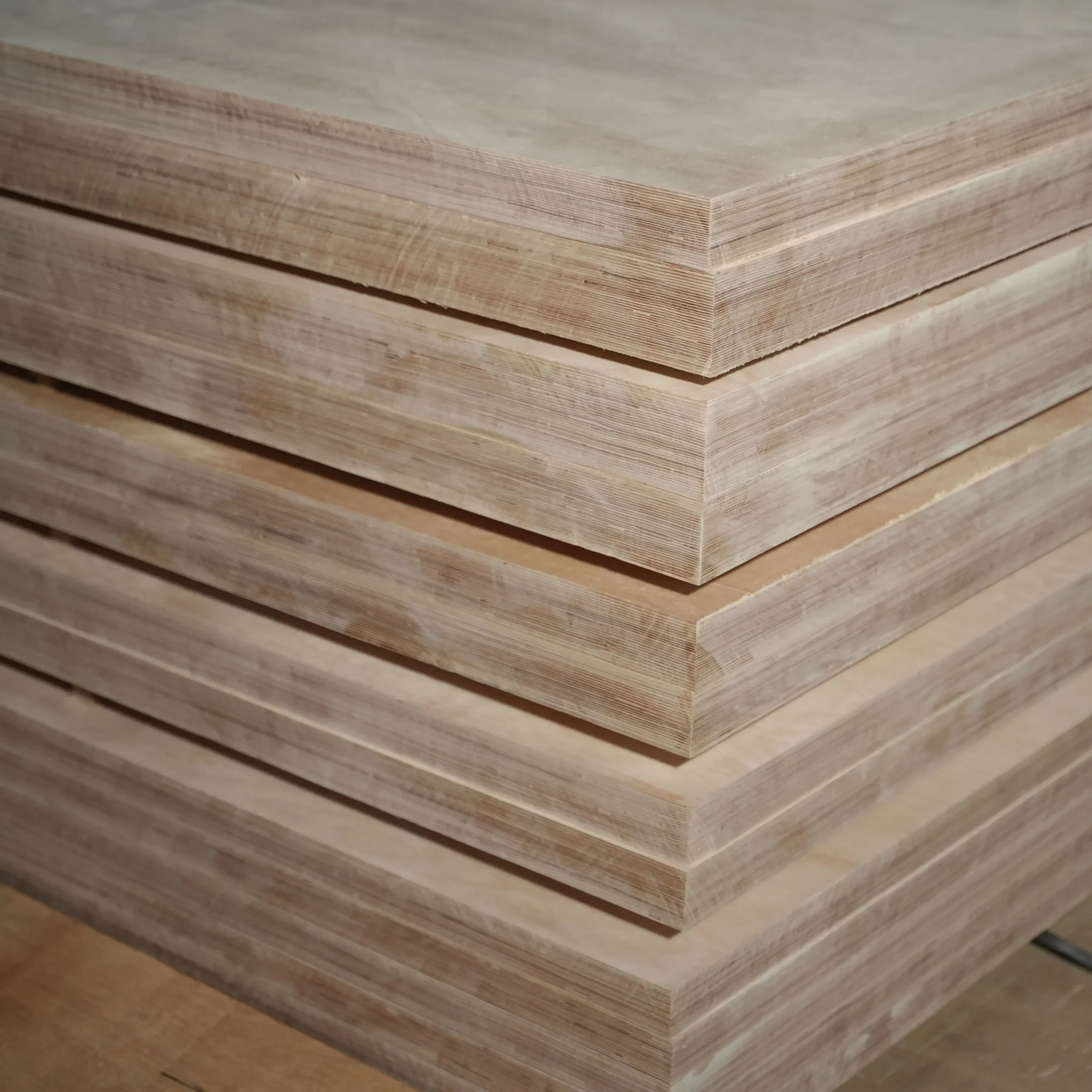

Panneau de particules à isolation électrique

Présentation générale

Paramètres principaux :
Classe d'isolation : classe A (105 °C)
Dimensions : 1 150 × 800 mm / 1 000 × 2 000 mm
Épaisseur : 0,3 mm à 4 mm
Peut être personnalisé

Catégories Accessoires pour transformateurs, Panneau de particules à isolation électrique

Informations sur le produit

Les panneaux isolants électriques sont des matériaux isolants de haute pureté fabriqués à partir de pâte de bois tendre à fibres longues, transformée en une structure fibreuse homogène sans ajout d'agents liants. Grâce à leur excellente pureté chimique et à leur résistance mécanique supérieure, ces panneaux sont largement utilisés comme matériaux isolants dans les moteurs, les condensateurs et les transformateurs de puissance à huile.
Ce matériau est composé de cellulose de bois ou de coton de type 100%, caractérisée par une haute densité et d'excellentes propriétés diélectriques.

Caractéristiques principales des panneaux isolants électriques

Isolation de classe A (résistance à 105 °C)
Convient aux environnements d'exploitation des transformateurs et des équipements électriques nécessitant des performances thermiques stables.
Panneau pressé à chaud à base de pâte de bois au sulfate 100%
Garantit une rigidité et une durabilité élevées tout en conservant une excellente isolation électrique.
Dureté et résistance mécanique élevées
Capable de résister aux contraintes mécaniques dans les applications d'isolation des enroulements de transformateurs et de support structurel.
Faible retrait et excellente stabilité dimensionnelle
Garantit des performances fiables dans des conditions thermiques et électriques variables.
Haute pureté chimique
Idéal pour une utilisation à l'intérieur de transformateurs à huile et compatible avec divers diélectriques liquides.
Excellente capacité de traitement
Ce panneau peut être facilement découpé, plié, coupé, usiné ou moulé, ce qui permet une fabrication flexible d'accessoires pour transformateurs et de composants isolants.

Tailles disponibles et personnalisation

Format de la feuille :
- 1 150 × 800 mm
- 1 000 × 2 000 mm
Plage d'épaisseurs : 0,3 mm – 4 mm (épaisseurs sur mesure disponibles)
Personnalisation :
Les formes, les dimensions, la densité et les propriétés isolantes peuvent être adaptées en fonction des exigences de conception du transformateur.

Applications typiques

Transformateurs de puissance à bain d'huile
Transformateurs à sec
Moteurs et générateurs
Condensateurs
Appareillage électrique et composants isolants
Accessoires pour transformateurs, tels que cales d'espacement, barrières, cylindres, patins, bagues isolantes, etc.

Caractéristiques techniques

Nom de l'article			unité	Caractéristiques techniques
				Type B
				B.0.1		B.2.1
				D	G	D	G	B.3.1
Tolérance d'épaisseur		≤ 1,6 mm	%	±7,5		±7,5		±7,5
Tolérance d'épaisseur		> 1,6 mm	%	±5,0		±5,0		±5,0
Resserrement		≤ 1,6 mm	g/cm³	1,0 à 1,2	1,2 à 1,3	1,0 à 1,2	1,2 à 1,3	1,00 à 1,20
		> 1,6 à 3,0 mm						1,10 à 1,25
		> 3,0 – 6,0 mm						1 h 15 – 1 h 30
		> 6,0 à 8,0 mm						1,20 à 1,30
Résistance à la traction	MD	≤ 1,6 mm	N/mm²	80	110	80	110	100
		> 6,0 à 8,0 mm		80	120	80	110	105
		> 3,0 – 6,0 mm		80	130	80	110	110
		> 6,0 à 8,0 mm		—	—	—	—	110
	TD	≤ 1,6 mm		55	85	55	80	75
		> 6,0 à 8,0 mm		55	90	55	85	80
		> 3,0 – 6,0 mm		55	80	50	80	85
		> 6,0 à 8,0 mm	≥	—	—	—	—	85
Taux d'allongement		MD	％	6	7	6	7	3
		MD	％	6	7	6	7	3
		TD	≥	7	9	8	9	4
Taux de retrait		MD	％	0.7		0.7		0.5
		MD		0.7		0.7		0.5
		TD		1		1		0.7
		Direction épaisse	≤	5		5		5
Taux d'absorption d'huile		≤ 1,6 mm	％	15		15	10	11
		> 1,6 à 3,0 mm	％					9
		> 3,0 – 8,0 mm	≥					7

FAQ

Q : Êtes-vous une société commerciale ou un fabricant ?

R : Nous sommes un fabricant et nous avons plus de 36 ans d'expérience dans la production de matériaux d'isolation électrique.

Q : Où se trouve votre usine ? Comment puis-je la visiter ?

R : Notre usine est située à Xuchang, dans la province du Henan.

Q : De quelle certification disposez-vous ?

R : L'usine a obtenu la certification ISO 9001 relative au système de gestion de la qualité ;
Ces produits ont passé avec succès le test ROHS.

Q : Puis-je obtenir des échantillons gratuits ?

R : Bien sûr, nous pouvons vous envoyer un échantillon gratuitement ; les clients n'ont qu'à payer les frais de port.

Q : Quel est le délai de livraison ?

R : En général, le délai est de 5 à 15 jours si le film de polyimide est en stock, ou de 15 à 30 jours dans le cas contraire.
