Appareillage de commutation mobile blindé à courant alternatif KYN28A-12, en boîtier métallique

Présentation générale

Le KYN28A-12 est un appareillage de commutation de nouvelle génération qui allie des normes de sécurité élevées, une évolutivité intelligente et de faibles coûts de cycle de vie. Il est adapté aux réseaux électriques triphasés de 3,6 à 12 kV, 50 Hz, et sert à recevoir et à distribuer l'énergie électrique tout en assurant le contrôle, la surveillance et la protection des circuits.

Catégories Appareillage haute tension, Produit, Appareillage électrique

Brève présentation

Ⅰ.Présentation de la distribution

1.Tension nominale: 12 kV

2.Courant nominal: 630 A – 4 000 A

3. Niveau de protection: IP4X (boîtier)/IP2X (compartiments)

4. Normes applicables: CEI 62271-200, GB 3906

Ⅱ.Conditions d'application et champ d'application

1.Altitude: En dessous de 2 000 m

2. Température ambiante: Température maximale +40 °C, température minimale -15 °C

3.Humidité ambiante: Moyenne quotidienne ≤ 951 TP6T, moyenne mensuelle ≤ 901 TP6T

4.Résistance sismiquee : Intensité sismique ne dépassant pas 8 degrés

5. L'air ambiant ne doit pas contenir de gaz corrosifs ou inflammables, de vapeur d'eau ni d'autres polluants importants.

6. Pas de pollution importante ni de vibrations violentes fréquentes ; les conceptions adaptées aux conditions difficiles répondent aux exigences du niveau 1.

Ⅲ.Essais des composants

1. Processus clés (assemblage des chariots, raccordement des barres omnibus) : 100% entièrement contrôlé

Essai de vieillissement sous tension de 2,72 heures avant expédition (comprenant 200 cycles de fonctionnement mécanique)

3. Les composants clés (disjoncteurs, transformateurs) sont dotés d'un système unique de traçabilité par codage

Caractéristiques du produit

Ⅰ.Présentation des fonctionnalités

1.Structure blindée entièrement hermétique: Utilise une tôle d'acier importée revêtue d'un alliage aluminium-zinc d'une épaisseur ≥ 2,0 mm, ayant satisfait à l'essai interne de résistance aux défauts d'arc (IAC AFLR 25 kA/1 s)

2.Conception modulaire: Largeur standard des compartiments : 800 mm, profondeur : 1 500 mm, permettant une isolation totale entre le compartiment des disjoncteurs, le compartiment des barres omnibus et le compartiment des câbles

3.Fenêtre visuelle: Équipé de hublots antidéflagrants à double paroi permettant l'observation directe de l'état du disjoncteur et de la position du chariot

4.Cinq dispositifs de verrouillage de sécurité: Triple verrouillage combinant un système mécanique, électrique et une serrure programmable, certifié par des organismes nationaux faisant autorité

5.Système de mise à la terre: Équipé d'interrupteurs de mise à la terre visibles pour garantir la sécurité lors des opérations de maintenance

6.Niveau de protection: IP4X (boîtier)/IP2X (compartiments)

II.Avantages du produit

1.Protection contre les arcs électriques: Réussit les tests internes de détection des défauts d'arc, garantissant ainsi la sécurité du personnel à l'intérieur de la zone d'obstacles

2.Performances d'isolation: Utilise une technologie d'isolation composite, permettant de réduire le volume de 35% par rapport aux équipements traditionnels

3.Sécurité opérationnelle: Durée de vie mécanique pouvant atteindre 10 000 cycles, durée de vie électrique pouvant atteindre 10 000 cycles

4.Conception modulaire: Les composants clés sont dotés de structures à remplacement rapide, ce qui réduit le temps moyen de réparation de 70%

5.Utilisation intuitive: Équipé d'un châssis électrique, force de manœuvre inférieure à 80 N

6.Facilité d'entretien: Espace d'entretien spacieux, permettant l'ouverture de la porte arrière pour faciliter les opérations d'entretien

III.Avantages

1. Permet de réduire les effectifs chargés des contrôles de 60%

2. L'entretien préventif permet d'éviter les réparations après sinistre, ce qui représente une économie de plus de 40% sur les coûts d'entretien annuels.

3. La conception à faible résistance permet d'économiser environ 12 000 kWh par an

4. Réduit les pertes liées aux coupures de courant et améliore la fiabilité de l'alimentation électrique

5.Sécurité du personnel: Élimine tout risque d'erreur de manipulation, assurant ainsi la sécurité du personnel d'exploitation

6.Sécurité des équipements: Un système d'alerte précoce détecte les défaillances potentielles 10 jours à l'avance, ce qui permet d'éviter des accidents majeurs

7.Sécurité du réseau: Permet d'isoler rapidement les défauts, réduisant ainsi au minimum l'étendue des coupures de courant

Structure du produit

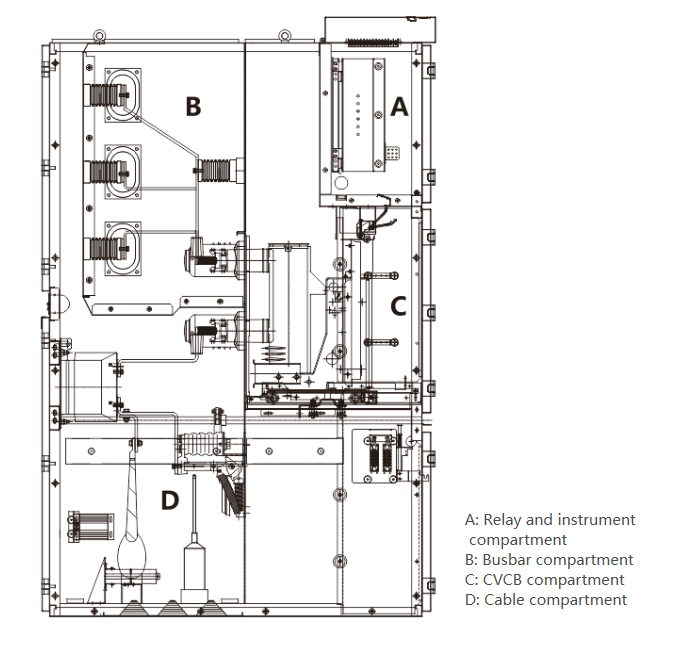

Ⅰ.Aperçu général de la structure

Le modèle KYN28A-12 adopte une conception modulaire à enveloppe métallique, garantissant un haut niveau de sécurité et une maintenance aisée grâce aux éléments structurels clés suivants :

1.Boîtier métallique entièrement fermé: Assemblage par soudure de tôles d'acier laminées à froid de haute qualité de 2 mm d'épaisseur, revêtement de surface en poudre époxy

2.Compartiments fonctionnels indépendants: Isolation physique de la chambre du disjoncteur, de la chambre des barres omnibus, de la chambre des câbles et du compartiment des instruments

3.Unités fonctionnelles amovibles: Des disjoncteurs, des transformateurs de puissance, des parafoudres, etc., sont installés sur des chariots extractibles

II.Description des composants structurels principaux

Élément structurel	Caractéristiques techniques	Avantages fonctionnels
Boîtier à revêtement métallique	• Structure à châssis soudé d'un seul tenant	Double protection : blindage électromagnétique + protection mécanique
	• Épaisseur de la cloison interne ≥ 1,5 mm
	• Indice de protection IP4X (boîtier)/IP2X (compartiments)
Système de chariot pour disjoncteurs	• Rails de guidage à billes de précision (force de manœuvre ≤ 150 N)	Remplacement d'un composant essentiel en moins de 5 minutes
	• Positionnement mécanique à trois positions (Travail/Test/Isolation)
	• Conception compatible avec les disjoncteurs VS1/VD4
Chambre à barres omnibus	• Disposition asymétrique entièrement fermée	Réduction des pertes par courants de Foucault, amélioration de la capacité de transport de courant
	• Surfaces de contact en barre de cuivre plaquée argent (résistance de contact ≤ 20 μΩ)
	• Distance de fuite entre les supports d'isolation ≥ 240 mm
Chambre à câbles	• Plaque d'étanchéité arrière amovible (fixée par 6 boulons)	Permet le passage des câbles par le haut ou par le bas, pour un gain de place lors de l'installation
	• Fixation par serrage de câble + structure à cône de contrainte
	• Conception de la fenêtre de visualisation du commutateur de mise à la terre
Compartiment à instruments intelligent	• Couche de blindage électromagnétique indépendante	Conception anti-interférences pour les systèmes secondaires
	• Montage sur rail standard de 35 mm (compatible avec les équipements 6U)
	• Fenêtre de visualisation transparente antidéflagrante (résistante à un choc de 7 J)

Ⅲ.Options structurelles spéciales

1. Type « haute altitude »: Conception d'isolation améliorée (adaptée à 4 000 m, tension de tenue à la fréquence du réseau augmentée de 20%)

2. Type sismique: Poutrelles de renfort horizontales + amortisseurs (résistance sismique de 8 degrés)

3. Type intelligent: Emplacements de montage des capteurs préfabriqués (surveillance de la température et des décharges partielles)

Caractéristiques techniques

I. Caractéristiques techniques des appareillages de commutation

Article	Paramètres
Tension nominale	12 kV
Courant nominal	630 A – 4 000 A
Courant nominal de coupure en court-circuit	25 kA/31,5 kA/40 kA
Fréquence nominale	50 Hz
Niveau de protection	IP4X (boîtier)/IP2X (compartiments)
Normes applicables	IEC 62271-200, GB 3906

II. Paramètres techniques des disjoncteurs à vide VD4 et VS1-12

Élément de paramètre	Série VS1	Série VD4 (technologie ABB)
Tension nominale	12 kV	12 kV
Courant nominal	630A/1250A/1600A/2500A/3150A/4000A
Courant nominal de coupure en court-circuit	25 kA/31,5 kA/40 kA	31,5 kA/40 kA/50 kA
Courant admissible nominal de courte durée	25 kA/31,5 kA/40 kA (4 s)	31,5 kA/40 kA/50 kA (4 s)
Durée de vie mécanique	30 000 cycles	20 000 cycles
Durée de vie électrique	30 pauses à pleine capacité	100 pauses à pleine capacité (classe E2)
Mécanisme de fonctionnement	Système de stockage d'énergie à ressort (électrique ou manuel, au choix)	Stockage d'énergie par ressort + retenue par aimant permanent
Matériau de contact	Alliage classique	Alliage CuCr (faible courant de coupure)
Niveau de protection	IP4X (installation en armoire)	IP4X (installation en armoire)
Applications typiques	Distribution industrielle traditionnelle	Centres de données, métallurgie, applications à haute fréquence et à forte exigence

Si vous utilisez l'appareillage de commutation mobile blindé KYN28A-12 à courant alternatif et à enveloppe métallique, les questions et réponses suivantes pourraient vous être utiles.

Ⅰ.Questions générales sur les produits

1. Quelle est la plage des paramètres nominaux de cet équipement ?

La configuration standard correspond à une tension de 12 kV, un courant nominal compris entre 630 A et 4 000 A et une capacité de coupure en court-circuit comprise entre 25 kA et 40 kA. Des spécifications particulières peuvent être personnalisées.

2. Le niveau de protection est-il adapté aux exigences d'une installation en extérieur ?

Le niveau de protection standard est IP4X (boîtier)/IP2X (compartiments). Une installation en extérieur nécessite un capot de protection IP54 disponible en option (coût supplémentaire).

Ⅱ.Questions relatives à la structure et au fonctionnement

1. Faut-il des outils spéciaux pour faire fonctionner le chariot ?

Une poignée de commande manuelle standard (rangée à l'intérieur de l'armoire) est fournie ; aucun outil supplémentaire n'est nécessaire. Le mécanisme de commande électrique est en option.

2. Comment vérifie-t-on l'efficacité des cinq dispositifs de verrouillage de sécurité ?

Avant son expédition, chaque unité est soumise aux contrôles suivants :

① 200 essais de fonctionnement anormal forcé (simulant des séquences de fonctionnement incorrectes)

②Détection de l'usure du mécanisme d'interverrouillage (≤ 0,1 mm)

Ⅲ.Maintenance et dépannage

1. Quels sont les instruments de contrôle nécessaires à l'entretien courant ?

L'entretien de base se limite à :

① Mégohmmètre de 500 V (test d'isolation)

②Micro-ohmmètre (mesure de la résistance de contact)

③Lubrifiant mécanique classique

2. Comment résoudre le problème " le chariot ne peut pas être rangé " ?

Procédure étape par étape :

① Vérifiez si l'interrupteur de mise à la terre est ouvert

②Vérifiez que le disjoncteur est en position ouverte

③Vérifiez qu'aucun corps étranger n'obstrue les rails

④ Contacter le service après-vente (assistance vidéo gratuite)

Ⅳ.Questions sur l'extension intelligente

1. L'installation ultérieure d'un système de surveillance intelligent nécessite-t-elle une coupure de courant ?

Les interfaces réservées standard prennent en charge l'installation à chaud (Remarque : cette opération doit être effectuée par des professionnels).

2. Le protocole de communication est-il compatible avec des systèmes tiers ?

Prend en charge :

①Protocole Modbus RTU standard

②Protocole CEI 61850 en option (à préciser à l'avance)

Ⅴ.Questions relatives à la mise à niveau technique

1. Est-il possible de mettre à niveau un équipement ancien pour en faire une version intelligente ?

Prend en charge les mises à niveau suivantes :

① Installation d'unités de surveillance intelligentes (nécessite une validation du modèle)

②Transformation électronique des verrouillages mécaniques

③Extension de l'interface de communication (propose des services de rapports d'évaluation des mises à niveau)

2. Comment gérer le matériel à la fin de sa durée de vie ?

Prévoit :

①Services d'évaluation de la valeur résiduelle

②Programmes de reprise

③Traitement de recyclage respectueux de l'environnement (conforme aux normes RoHS)
